옥상에 태양광을 올리면, 기존 지붕 구조부터 확인해야 하는 이유

설비를 올리면 지붕에는 무엇이 달라지나

건축물이 완공된 시점의 지붕은, 그 시점의 사용 조건과 하중 기준으로 설계됐습니다. 점유하지 않는 지붕이면 지붕 활하중 1.0 kN/m² 수준과 설하중·풍하중이 기본 조건입니다(KDS 41 12 00 표 3.2-1, 4장, 5장).

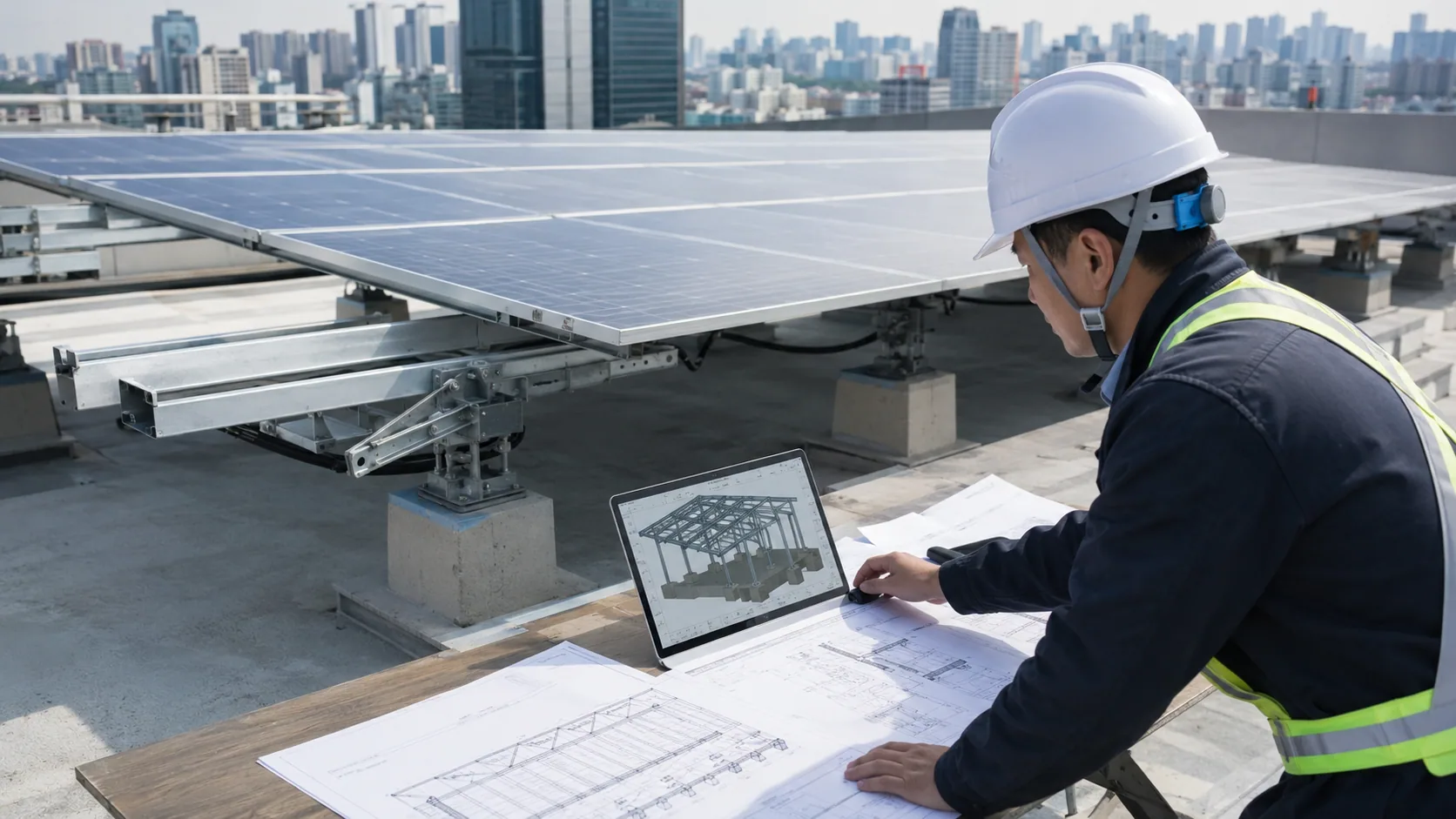

그 지붕 위에 태양광 패널과 지지구조물, 또는 ESS·물탱크·급탕설비 같은 기계설비를 올리면 세 가지가 동시에 바뀝니다.

• 고정하중 증가 — 설비와 지지구조물의 무게가 지붕에 상시 작용합니다.
• 풍·설 하중의 작용 대상이 생김 — 설비 자체가 풍을 맞는 면적이 되고, 지붕에는 설이 쌓이는 조건이 유지됩니다.
• 지진 질량 증가 — 설비 중량이 지진 시 관성력으로 이어집니다.

이 변화는 지붕 슬래브에서 끝나지 않습니다. 하중은 슬래브를 거쳐 보, 기둥, 최종적으로 기초로 전달되므로, "지붕이 버티는가"와 "아래 구조가 그 하중을 받아줄 수 있는가"를 함께 봐야 합니다.

확인해야 하는 하중, 고정하중부터

구조검토의 출발점은 설비와 지지구조물의 실제 중량을 정하는 것입니다. 고정하중은 실상에 따라 산정하며, 재료의 밀도· 단위체적중량·조합중량으로 중량을 구합니다(KDS 41 12 00 2.2). 즉, "얼마나 무거운 설비를, 어떤 지지구조물로 올리느냐"가 먼저 결정되어야 지붕 구조의 내력 검토에 들어갈 수 있습니다.

확인 순서는 대개 이렇습니다.

1. 설비·지지구조물 중량 정리 — 설비 사양(중량)과 지지구조물의 자재·단면에서 고정하중을 산정합니다.
2. 하중 전달 경로 확인 — 그 하중이 어느 슬래브 구획, 어떤 보·기둥에 어떻게 전달되는지 확인합니다.
3. 부재 내력 검토 — 지붕 슬래브·보·기둥의 내력이 기존 하중 + 추가 고정하중을 감당하는지 검토합니다.
4. 접합부·지지부 검토 — 설비를 지붕에 연결하는 앵커·지지부가 지붕 슬래브를 손상시키지 않는지 봅니다.

이 과정에서 "기존 지붕의 활하중을 줄여서 확보한다"는 접근에 주의가 필요합니다. 설비 자중은 고정하중이라 활하중 저감의 대상이 아닙니다. 점유·사용하지 않는 지붕의 활하중 저감은 3.5가 아니라 3.6을 따르며, 저감된 지붕활하중 L_r은 0.6 kN/m² 이상 1.0 kN/m² 이하입니다(KDS 41 12 00 3.6.1). 정원·집회처럼 지붕을 점유·사용하는 경우에만 3.5의 활하중 저감을 적용합니다(3.6.2). 3.5를 쓰는 경우에도 저감계수 C는 1개 층을 지지하는 부재에서 0.5 이상, 2개 층 이상에서는 0.4 이상이며, 5 kN/m²를 초과하는 활하중은 저감할 수 없습니다. 다만 2개 층 이상을 지지하는 부재는 그때 C를 0.8까지 적용할 수 있습니다(3.5.1, 3.5.3).

풍·설·지진, 설비 하중이 겹치는 부분

고정하중이 추가되는 것만이 아닙니다. 옥상 설비는 그 자체로 풍과 설, 지진 하중의 작용 대상이 됩니다.

• 풍하중 — 옥상설치물에는 풍이 직접 작용합니다. 지붕면 평균높이 20 m 이하 건물의 경우 수평·수직 방향의 풍하중을 각각 산정하는데(KDS 41 12 00 5.12.2), 설비의 수압면적이 작을수록 가스트 효과를 크게 반영합니다. 20 m를 넘는 건물은 주골조·외장재 설계 절차로 풍하중을 잡습니다(5.12.2(3)).
• 설하중 — 평지붕설하중은 지역별 지상설하중을 계수로 곱해 산정하고 (S_f = C_b·C_e·C_t·I_s·S_g, 4.3(1)), 설하중에는 활하중 저감을 적용하지 않습니다(4.3.5(4)). 설치물로 단차나 수직돌출부가 생기는 경우에는 인접한 높은 구조물·돌출부 주위의 물림적설과 흘러내림 같은 국부설하중도 별도로 확인합니다(KDS 41 12 00 4.6). 따라서 설치 전후의 설하중 조건을 단순히 같다고 둘 수 없습니다.
• 지진하중 — 옥상 설비의 중량은 지진 시 질량으로 작용합니다. 유효건물중량에는 고정하중 외에 영구설비의 총 하중이 포함되므로(KDS 41 17 00 7.2.1(1)③), 설비를 올리면 지진 하중이 증가합니다. 기존 건물의 내진성능평가와 겹치면 평가요령 4.1.1.2가 같은 유효건물중량을 질량으로 씁니다.

그래서 "설비 중량만 확인하면 된다"가 아닙니다. 고정하중, 풍, 설, 지진이 같은 부재 위에서 조합되는 조건을 함께 검토해야 기존 지붕이 감당할 수 있는지 판단할 수 있습니다.

지지구조물 설계와 기존 구조 검토의 경계

태양광·옥상 설비 관련 구조 업무는 실제로 두 가지가 겹쳐 있습니다. 둘은 목적이 다르므로 어떤 과업인지 처음에 나누는 편이 명확합니다.

• 지지구조물의 구조설계 — 패널·설비를 받치는 구조 자체를 설계하거나 검토하는 업무입니다. 구조설계(설비 탑재) 과업에 해당합니다.
• 기존 건축물 지붕 구조 검토 — 그 설비를 올리는 대상 건물의 지붕·기둥·기초가 추가 하중을 감당하는지 보는 구조검토 업무입니다.

한뉴엔지니어링은 이 두 가지 — 지지구조물의 구조설계·검토와, 설치 대상 기존 건축물의 구조 검토 — 를 수행합니다.

대신, 패널·모듈·인버터·발전설비 자체의 설계, 시공, 전기·인허가는 이 업무의 범위에 포함되지 않습니다. 설비 사양은 발주자가 설비 업체와 정한 것을 전제로, 그것이 구조물에 주는 영향을 구조적으로 확인하는 쪽에서 접근합니다. 문의 시 "설비를 올리는 구조 검토"인지, "지지구조물 설계"인지, 또는 둘 다인지 함께 말씀해 주시면 과업 범위를 처음부터 맞춰 드립니다.

도면이 없거나 오래된 건물은

기존 건물에서 설비 설치 검토를 하다 보면 가장 먼저 막히는 것이 "지붕 구조가 어떤 조건으로 설계됐는지"입니다. 도면이 없거나, 시공 시점의 기준이 현행 기준과 달라지면 하중 조건 자체를 확인할 수 없기 때문입니다.

• 도면이 있는 경우 — 도면의 하중 조건과 단면으로 기존 지붕의 내력을 확인한 뒤, 추가 설비 하중을 얹어 검토합니다.
• 도면이 없는 경우 — 현장조사(단면 실측, 재료 강도 확인 등)로 구조 정보를 다시 모은 뒤 검토합니다. 이 단계가 들어가면 일정과 범위가 달라지므로, 시작 전에 어느 정도 조사가 필요한지 먼저 가늠하는 편이 좋습니다(도면 없는 구조검토 글 참조).
• 오래된 건물 — 준공 시점 기준과 현행 기준의 하중 값을 비교해, 현재 사용 조건에서 지붕이 충분한지 봅니다.

설비 설치 검토가 "지붕 하나"의 문제가 아니라, 하중 전달 경로 전체와 건물 시점의 기준을 함께 보는 작업이라는 점이 기존 구조 검토와 겹칩니다.

한뉴엔지니어링에 문의하면 어떻게 되나

1. 과업 범위 구분 — 기존 지붕 구조 검토인지, 지지구조물 설계인지, 또는 둘이 함께인지부터 나누어 봅니다.
2. 하중 조건 정리 — 올리려는 설비와 지지구조물의 중량, 지붕 구조 형식, 건물 연도 기준으로 어떤 하중 조건을 함께 봐야 하는지 정리합니다.
3. 필요 시 현장조사 — 도면이 없거나 기준이 불분명한 경우, 구조 검토에 필요한 실측·자료 확인 범위를 먼저 잡아 견적에 반영합니다.

옥상 설비 검토는 설비 자체의 성능이 아니라, 그 설비가 주는 하중을 기존 구조가 어떻게 받을지 구조적으로 확인하는 작업입니다. 설치 계획과 건물 정보가 정리되면, 검토 범위와 순서를 먼저 안내해 드립니다.
