도면 없이 구조검토가 가능한가요?

도면이 없더라도 먼저 찾아볼 자료가 있습니다

완전한 구조도면이 없어도 건축물대장, 배치도, 평면도, 이전 인허가 자료, 리모델링 흔적, 현장 사진, 시설 관리자 메모 같은 자료는 남아 있는 경우가 많습니다. 이 자료가 많을수록 현장조사 범위를 줄일 수 있습니다.

• 건축물대장 — 준공 연도, 용도, 층수, 연면적 등 기본 정보를 확인합니다.
• 건축 평면도·배치도 — 공간과 건물 형상을 파악하는 보조 자료입니다. 구조 부재 위치·치수·배근은 현장조사와 다른 기록으로 확인합니다.
• 인허가 이력 — 과거 증축·개축 인허가 기록이 있으면 변경 이력을 파악하는 데 도움이 됩니다.
• 현장 사진·관리자 메모 — 구조 부재가 노출된 사진, 과거 보수 이력, 시설 관리자의 특이사항 메모가 있으면 조사 효율이 높아집니다.

현장조사에서는 구조해석에 필요한 정보를 다시 모읍니다

도면이 없을 때 현장조사는 단순 확인이 아니라 구조해석에 필요한 정보를 다시 수집하는 과정입니다. 부재 치수, 경간, 슬래브 두께, 벽 위치, 기둥·보 형상, 재료 강도, 배근 확인 같은 항목이 여기에 포함됩니다.

비파괴 검사 방법은 건물 상태와 접근 조건에 따라 선택됩니다.

• 슈미트 해머 — 콘크리트 표면 경도를 측정해 압축강도 추정에 참고합니다. 조사 목적과 표면 상태에 따라 다른 시험과 함께 판단합니다.
• 철근 탐사(페로스캔) — 콘크리트 내부의 철근 위치, 간격, 피복 두께를 파악합니다. 배근도 복원의 핵심 데이터입니다.
• 코어 채취 — 콘크리트 코어를 채취하여 실험실에서 압축 강도를 직접 측정합니다. 슈미트 해머보다 정밀하지만 구조체에 소규모 손상이 발생합니다.

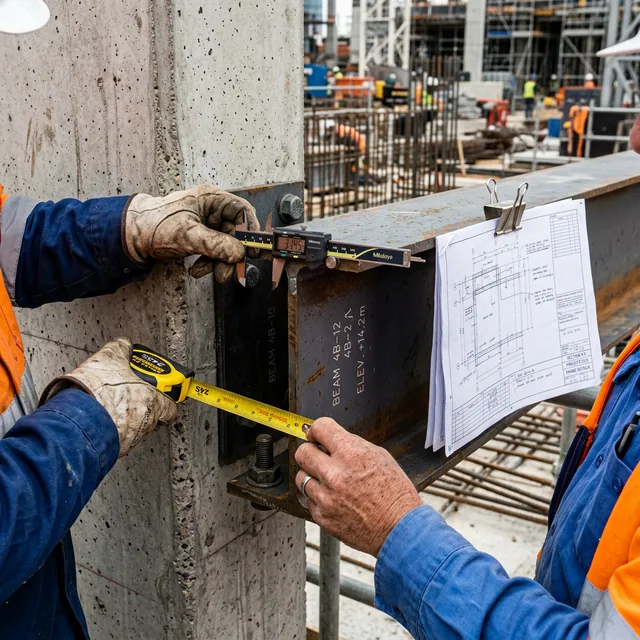

• 부재 치수 실측 — 기둥, 보, 슬래브, 벽체의 단면 치수와 경간을 직접 측정합니다. 마감재가 있으면 일부 철거가 필요할 수 있습니다.

구조복원은 필요한 수준만큼 진행합니다

모든 프로젝트가 완전 복원 도면 수준을 요구하는 것은 아닙니다. 어떤 구조검토를 해야 하는지에 따라 필요한 복원 깊이가 달라집니다. 단순 검토인지, 허가용 문서 제출인지, 보강 설계까지 연결되는지에 따라 조사 수준이 달라지는 이유입니다.

결국 판단해야 하는 것은 세 가지입니다

• 지금 가진 자료로 바로 구조검토가 가능한가
• 추가 조사와 구조복원이 어느 수준까지 필요한가
• 증축이나 용도변경 계획이 현재 구조에서 가능한가

이 세 가지 판단이 빠르게 내려지면, 도면이 없어도 프로젝트 진행이 크게 지연되지 않습니다. 반대로 이 판단 없이 바로 조사부터 시작하면 범위가 불명확해져 비용과 기간이 늘어나기 쉽습니다.

한뉴엔지니어링에 문의하면 어떻게 되나

"도면이 없는데 구조검토가 가능한가"는 상담에서 가장 자주 나오는 질문입니다. 결론은 가능합니다. 건축물대장, 현장 사진, 변경 계획만 알려주시면 구조 복원 범위와 비용·일정을 먼저 정리해 드립니다.
