내진성능평가, 구조체만 보는 것은 아닌 이유 — 비구조요소까지

비구조요소가 무엇이고 왜 따로 보나

구조요소는 지진력 자체를 버티는 부재(기둥, 보, 전단벽)이고, 비구조요소는 구조체를 직접 버티지 않지만 건물에 설치된 요소들입니다. 칸막이벽, 커튼월, 매달린 천장, 이중바닥, 기계장비, 전기·통신설비, 배관이 이에 해당합니다.

비구조요소는 "무너지면 안 되는" 대상이 "떨어지지·파열되지 않아야 하는" 대상으로, 성능을 판단하는 기준이 달라서 평가 절차도 따로 둡니다.

어떤 것을 평가 대상에 포함하나

평가요령은 범위를 이렇게 정합니다(9.1.2).

• 내진설계 필수 비구조요소 — 지진 시 낙하로 인명안전에 위협을 주는 중량 비구조요소, 화재·유출 등 2차피해를 유발할 수 있는 비구조요소, 기능수행이 요구되는 건물 안의 중요 비구조요소는 평가에 포함합니다.
• 비필수라도 영향이 큰 요소 — 내진설계 필수 대상이 아니더라도, 건물 내진성능에 크게 영향을 준다고 판단되면 발주처와 협의해 함께 평가할 수 있습니다.
• 설치시기·접합 정보 — 비구조요소는 건물 본체와 달리 나중에 설치된 경우가 많습니다. 설치시기와 구조체와의 접합 방식을 파악해 평가에 반영해야 합니다(9.3).

비구조요소의 성능목표는 무엇이 다른가

구조요소의 성능수준이 "거주가능·인명안전· 붕괴방지"라면, 비구조요소는 기능수행·위치유지·인명안전으로 나눕니다(표 2.1.3).

• 기능수행 — 지진 후에도 정상 기능이 유지되는 수준. 2차피해를 유발할 수 있는 요소나 특등급 건물 비구조요소에 요구됩니다.
• 위치유지 — 기능이 안 되어도 탈락·전복 등 위험은 피하는 수준.
• 인명안전 — 심각한 피해가 있어도 인명피해는 유발하지 않는 수준.

이 수준은 건물 전체의 성능목표(제2장)와 연결됩니다. 구조체와 비구조요소의 수준이 어떻게 맞물리는지 표 2.1.1로 함께 봅니다.

해석·실험·사양, 어떤 절차로 보나

비구조요소 평가는 다음 절차 중 하나로 수행됩니다 (9.1.3).

• 해석적 평가 — 건물의 비구조요소 하중과 변형요구량을 계산해 평가합니다(9.4).
• 실험적 평가 — 실험으로 필요한 내진성능을 입증합니다(9.5).
• 사양적 절차 — 공급자가 정밀해석이나 실험으로 성능을 입증한 문서와 시방서·유지관리 지침을 제출하고, 그에 맞게 시공·관리되는지 확인합니다.
• 개별 공인기준 — 요령에 없으면 해당 비구조요소의 공인된 설계기준·평가지침을 따릅니다.

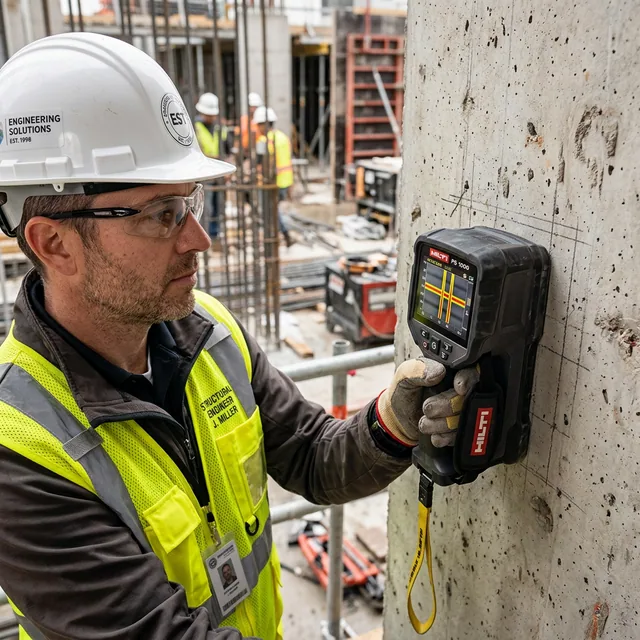

정보수집 단계에서는 상세도면이 있으면 유형별 5% 샘플, 도면이 없으면 10% 이상·3개 이상 샘플로 육안평가를 합니다(9.3). 샘플 결과와 도면 차이가 크면 샘플을 늘립니다.

한뉴엔지니어링에 문의하면 어떻게 되나

1. 비구조요소 파악 — 건물 용도, 외장· 칸막이, 기계·전기·배관 구성을 확인해 어떤 것이 내진설계 필수 대상인지부터 가려냅니다.
2. 평가 절차 제안 — 요소별 해석·실험· 사양 중 어떤 절차가 적합한지, 샘플 조사 범위를 정합니다.
3. 성능목표 매칭 — 건물 전체 성능목표에 맞춰 비구조요소별 요구 수준을 정리해 보고서에 반영합니다.

비구조요소는 설비 자체의 설계를 하는 것이 아니라, 지진에서 그 요소가 건물의 기능과 인명에 어떤 영향을 주는지 구조적으로 확인하는 작업입니다.
